ANSYS BladeModeler | طراحی پره توربین و نقش ابررایانه در شبیه‌سازی توربوماشین‌ها

ANSYS BladeModeler چیست؟

ANSYS BladeModeler یک ماژول تخصصی از مجموعه نرم‌افزارهای ANSYS Workbench است که تمرکز آن بر طراحی پره‌های سه‌بعدی توربوماشین‌ها می‌باشد. این نرم‌افزار به مهندسان اجازه می‌دهد تا طراحی‌های دقیق و بهینه از پره‌های توربین گاز، توربین بخار، کمپرسورها، فن‌ها و پمپ‌ها انجام دهند.

چرا BladeModeler اهمیت دارد؟

در طراحی توربوماشین‌ها، هر تغییر کوچک در زاویه یا شعاع پره می‌تواند تأثیر بزرگی بر راندمان، نویز و طول عمر ماشین داشته باشد. BladeModeler با محیط پارامتریک و قابلیت یکپارچگی با سایر ماژول‌های ANSYS، امکان شبیه‌سازی سریع و دقیق هندسه‌ها را فراهم می‌کند.

ویژگی‌های کلیدی ANSYS BladeModeler

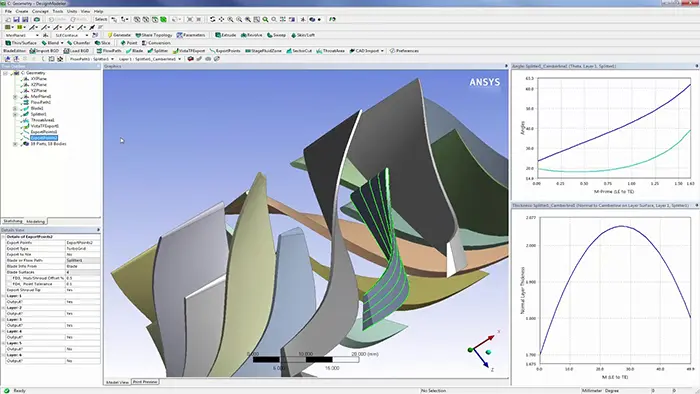

1. طراحی پره‌های سه‌بعدی با دقت بالا
   • ایجاد هندسه‌های پیچیده بر اساس پروفیل‌های دوبعدی
   • طراحی پره‌های تک‌مرحله‌ای و چندمرحله‌ای
2. پارامتریک بودن طراحی
   • تغییر سریع ابعاد، زاویه‌ها و شعاع‌ها بدون نیاز به بازطراحی کامل
3. یکپارچگی با ANSYS TurboGrid
   • شبکه‌بندی (Meshing) دقیق برای شبیه‌سازی CFD و FEA
4. اتصال مستقیم به ANSYS CFX و Fluent
   • امکان تحلیل جریان سیال، افت فشار و توزیع دما در اطراف پره‌ها
5. بهینه‌سازی هندسه با الگوریتم‌های داخلی
   • تحلیل چندین سناریو طراحی به‌صورت همزمان

کاربردهای ANSYS BladeModeler

• صنایع هوافضا: طراحی کمپرسور و توربین موتور جت

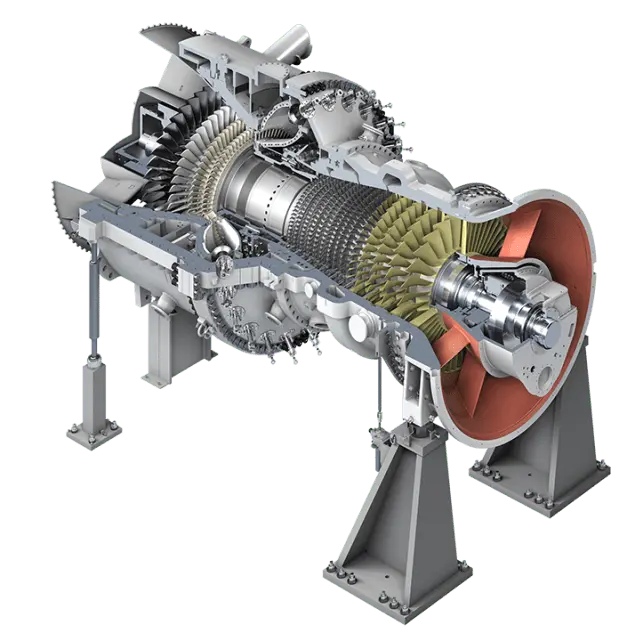

• نیروگاه‌های برق: طراحی پره‌های توربین بخار و گاز برای بهبود راندمان

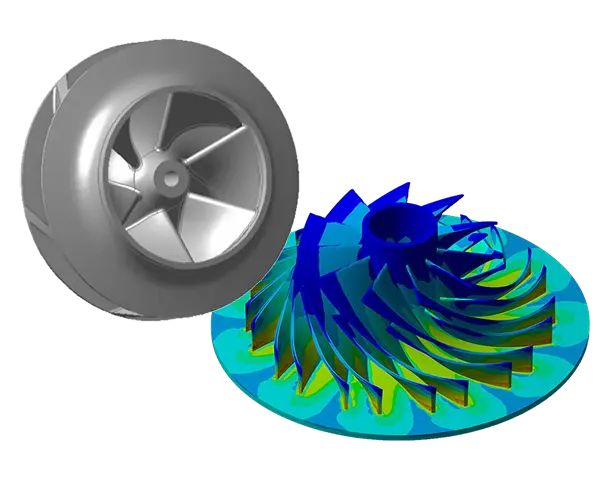

• صنایع خودروسازی و تجهیزات صنعتی: بهینه‌سازی فن‌ها و پمپ‌ها
• تحقیقات و توسعه: شبیه‌سازی و تست طرح‌های نوآورانه پره‌ها

BladeModeler به مهندسان اجازه می‌دهد تا پره‌ها را در شرایط واقعی عملکردی تحلیل کنند و تغییرات هندسی لازم برای افزایش راندمان یا کاهش تنش مکانیکی را به سرعت اعمال کنند.

نقش ابررایانه (HPC) در استفاده از ANSYS BladeModeler

اگرچه طراحی اولیه پره‌ها در BladeModeler انجام می‌شود، اما تحلیل دقیق پره‌ها نیازمند محاسبات سنگین CFD و FEA است که تنها با ابررایانه‌ها یا خوشه‌های پردازشی (HPC) امکان‌پذیر است.

۱. افزایش سرعت محاسبات CFD

شبیه‌سازی جریان سیال در اطراف پره‌ها شامل میلیون‌ها سلول شبکه است. اجرای چنین تحلیل‌هایی روی سیستم‌های معمولی ممکن است روزها یا هفته‌ها طول بکشد. ابررایانه‌ها این زمان را به چند ساعت کاهش می‌دهند و امکان تحلیل‌های چند مرحله‌ای و پیچیده را فراهم می‌کنند.

۲. شبیه‌سازی گذرا (Transient) و چندمرحله‌ای

توربوماشین‌ها رفتار غیرخطی و گذرای پیچیده دارند. HPC اجازه می‌دهد شبیه‌سازی‌های گذرا و چندمرحله‌ای بدون محدودیت زمانی انجام شوند، که برای تحلیل ارتعاشات، نوسانات فشار و تغییرات دما ضروری است.

۳. بهینه‌سازی طراحی پره‌ها با هوش مصنوعی

ترکیب HPC با الگوریتم‌های بهینه‌سازی و یادگیری ماشین امکان بررسی هزاران طرح مختلف را فراهم می‌کند. این روش به مهندسان کمک می‌کند بهترین هندسه از نظر راندمان و طول عمر را انتخاب کنند.

۴. کاهش هزینه‌های توسعه محصول

با استفاده از HPC، بسیاری از آزمایش‌های فیزیکی پره‌ها حذف می‌شود و هزینه‌ها کاهش می‌یابد. همچنین امکان تست سناریوهای شدید و غیرممکن در دنیای واقعی فراهم می‌شود.

مزایای استفاده همزمان BladeModeler و HPC

• دقت بیشتر: شبیه‌سازی‌های CFD و FEA دقیق‌تر و نزدیک‌تر به واقعیت
• صرفه‌جویی در زمان: کاهش زمان شبیه‌سازی از روزها به ساعت‌ها
• امکان تحلیل پروژه‌های بزرگ صنعتی: بدون محدودیت پردازشی
• کاهش هزینه‌های توسعه: کاهش آزمایش‌های فیزیکی و تست‌های پرهزینه
• بهبود عملکرد و راندمان: امکان شبیه‌سازی شرایط شدید عملکردی

مثال‌های کاربرد صنعتی

1. توربین گاز نیروگاه‌ها: طراحی پره‌های توربین با BladeModeler و شبیه‌سازی جریان سیال با HPC باعث افزایش راندمان تا ۳٪ شده است، که در مقیاس نیروگاه صنعتی، صرفه‌جویی انرژی قابل توجهی ایجاد می‌کند.
2. کمپرسور موتور جت: استفاده از BladeModeler برای طراحی پره‌ها و HPC برای شبیه‌سازی جریان هوای کمپرسور، کاهش وزن پره‌ها و افزایش طول عمر موتور را به همراه داشته است.
3. فن‌های صنعتی: بهینه‌سازی زاویه پره‌ها با BladeModeler و تحلیل جریان با HPC باعث کاهش نویز تا ۱۰ دسی‌بل شده است.

پرسش‌های متداول (FAQ)

۱. نرم‌افزار ANSYS BladeModeler چه کاربردی دارد؟

این نرم‌افزار برای طراحی و مدل‌سازی پره‌های توربوماشین‌ها، کمپرسورها، فن‌ها و پمپ‌ها استفاده می‌شود و راندمان سیستم‌های دوار را افزایش می‌دهد.

۲. آیا BladeModeler به تنهایی برای شبیه‌سازی کافی است؟

خیر. BladeModeler بیشتر برای طراحی هندسه پره‌ها به‌کار می‌رود و برای شبیه‌سازی جریان سیال باید از ANSYS Fluent یا ANSYS CFX استفاده کرد.

۳. چرا ابررایانه‌ها اهمیت دارند؟

چون شبیه‌سازی CFD و FEA شامل میلیون‌ها محاسبه پیچیده است که تنها با HPC قابل انجام هستند.

۴. چه صنایعی بیشترین استفاده را از BladeModeler دارند؟

صنایع هوافضا، نیروگاه‌ها، خودروسازی و تجهیزات صنعتی بیشترین بهره را از این نرم‌افزار می‌برند.

جمع‌بندی

ANSYS BladeModeler ابزاری پیشرفته برای طراحی پره‌های توربوماشین است که در کنار ابررایانه‌ها (HPC) به مهندسان امکان می‌دهد طراحی‌های دقیق، سریع و بهینه داشته باشند. این ترکیب باعث افزایش راندمان، کاهش هزینه‌ها و سرعت بخشیدن به توسعه محصولات صنعتی می‌شود و یکی از راهکارهای کلیدی در طراحی توربوماشین‌های نسل جدید به شمار می‌رود.
